翻板濾池配水配氣系統組成部分？

  翻板濾池，所謂“翻板”是因為該型濾池反沖洗排水舌閥 (板)在工作過程中是在0一90度，獨特的配水配氣系統，形成雙層氣墊層，布水 、布氣均勻，這是翻板濾池的亮點之一 。翻板濾池配水配氣系統由三個部分組成 ：(一)池底的縱向配水配氣渠 ，(二)豎向配水配氣管 (連通管 )；(三 )橫向配水配氣管 (面包管 )。

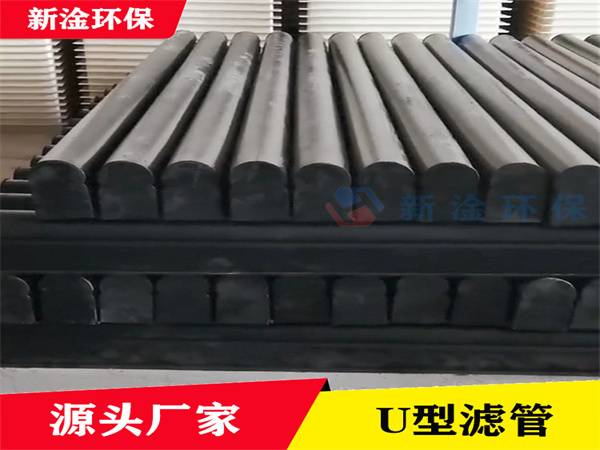

  翻板濾池配水配氣系統由濾池中間配水配氣渠，安裝在中間配水配氣渠頂板上的豎向栩水管，豎向配氣管，與安裝在池底的橫向配水配氣管以及翻板閥門組成。橫向配水配氣管（又稱Ｕ型面包管）橫斷面為上圓下方，上部半圓形為配氣空間，下部方形部分為配水空間，管底按設計開孔比要求設置均勻配水孔；配氣孔設在管兩側；配水管頂部設置放氣孔。豎向配水管和微風配氣管上設有調節螺紋。豎向配水管和配氣管的預埋件在濾池中間配水配氣渠頂板施工時預埋，安裝時豎向配水管和豎向配氣管通過螺紋與濾池配水渠頂板的預埋件固定，并可上下調節，確保配水配氣管頂部底部的標高一致。
